Barrette PRO a quattro fili o Standard a due fili: scegli l’uscita adatta al tuo impianto.

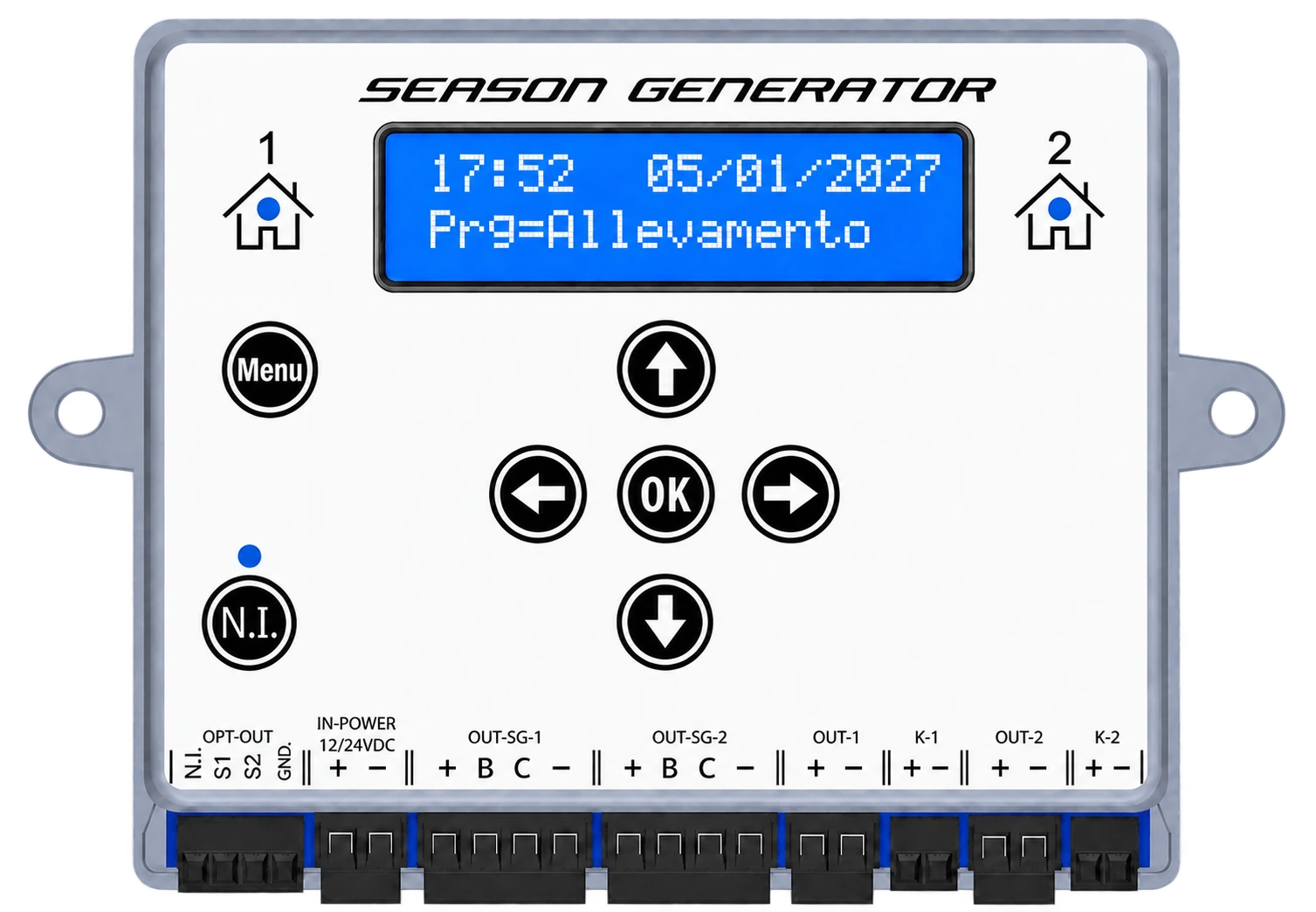

Programmatore di luce · barrette LED
SOL-LED Plus
Tutto quello che fa il SOL-LED, in più accende i neon tramite relè e legge la luce naturale con i sensori. Alba e tramonto sulle barrette, luce piena per tutta la stanza.
229,00 €IVA inclusa
Immagini illustrative. Alcune immagini sono elaborate digitalmente e possono differire dal prodotto reale. Verifica caratteristiche e dotazione nella scheda. Leggi l’avvertenza completa
- Uscite K-1 e K-2: comandano un relè esterno che accende neon o plafoniere della stanza.
- Ingressi S1 e S2 per i sensori di luce: risparmio energetico con la luce naturale.
- Barrette PRO a 4 fili e Standard a 2 fili, due stanze indipendenti.
12–24 Valimentazione DC stabilizzata
2stanze con programmi separati
K-1 · K-2bobine relè per neon e plafoniere
S1 · S2sensori di luce naturale
Fotoperiodo per barrette LED
La stagione cambia. La luce la segue.
Alba, giorno, tramonto. Ogni stanza con il suo programma.
SOL-LED Plus regola le barrette in bassa tensione e aggiorna gli orari secondo il programma scelto. Puoi utilizzare una tabella stagionale, definire una progressione personale oppure simulare il ciclo del sole di un luogo.
Alba e tramonto hanno durate separate. La luminosità massima si adatta al tuo impianto e puoi gestire due ambienti con impostazioni indipendenti.
Esplora i programmiCollegamenti

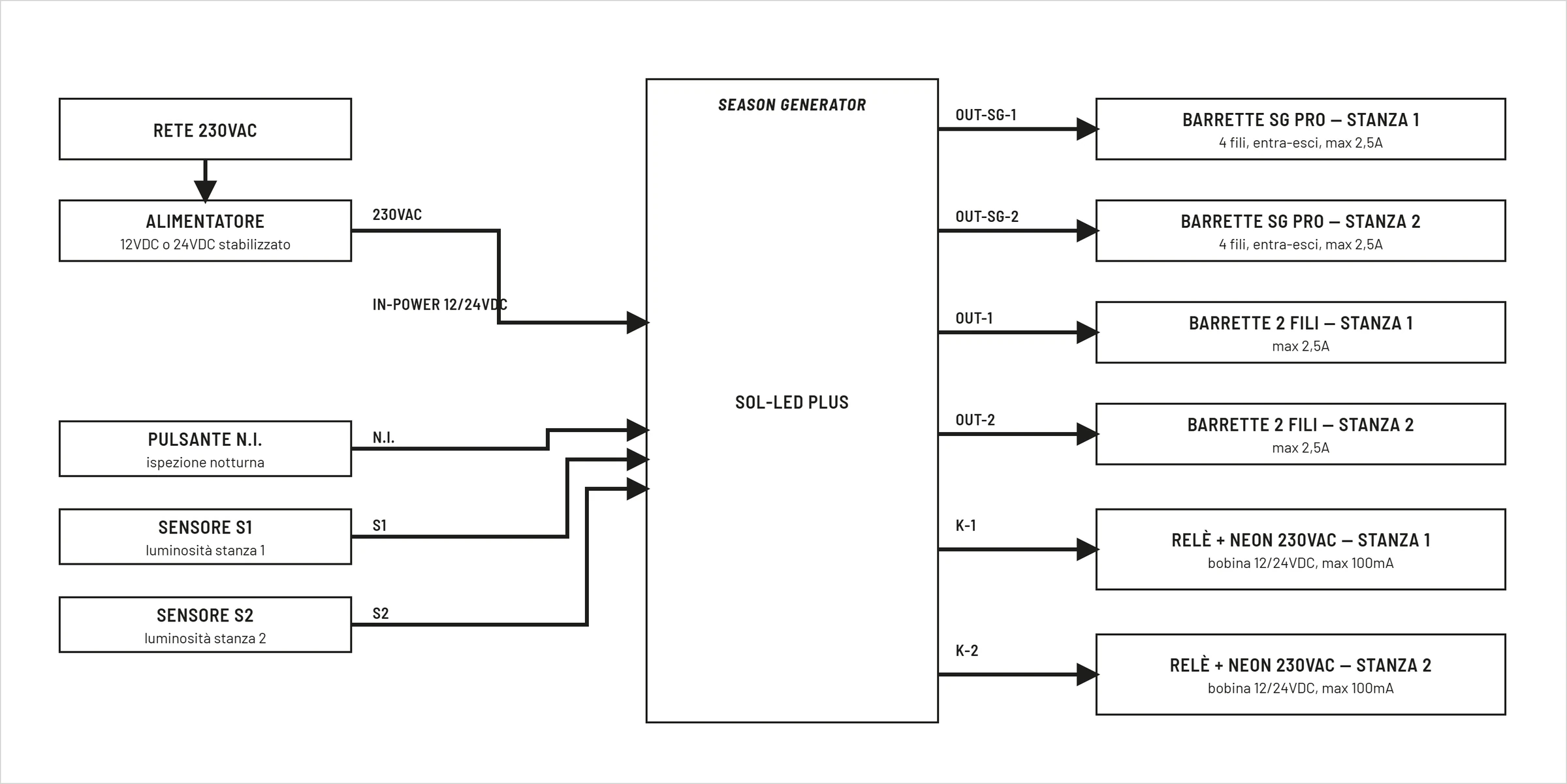

Un ingresso, tutte le uscite.
Lo stesso pannello del SOL-LED, con in più i morsetti per i relè dei neon (K-1, K-2) e per sensori e pulsante remoto (OPT-OUT).
12/24 V DC · ingresso
Alimentazione
Da alimentatore esterno stabilizzato, scelto in base alla tensione e al carico delle barrette.
OUT-SG · OUT
Barrette LED
OUT-SG-1/2 per le barrette PRO a quattro fili, OUT-1/2 per quelle a due fili: una stanza per uscita, fino a 2,5 A.
Solo sul Plus · K-1 K-2 OPT-OUT
Neon, sensori e pulsante
K-1 e K-2 comandano i relè che accendono i neon; OPT-OUT riceve i sensori di luce S1/S2 e il pulsante d’ispezione remoto.
Alimentazione e collegamentiDue o quattro fili?
Due o quattro fili?
Ogni barretta ha la sua uscita.
Prima scegli il tipo di barretta e la sua tensione. Poi abbina alimentatore, uscita e cablaggio.

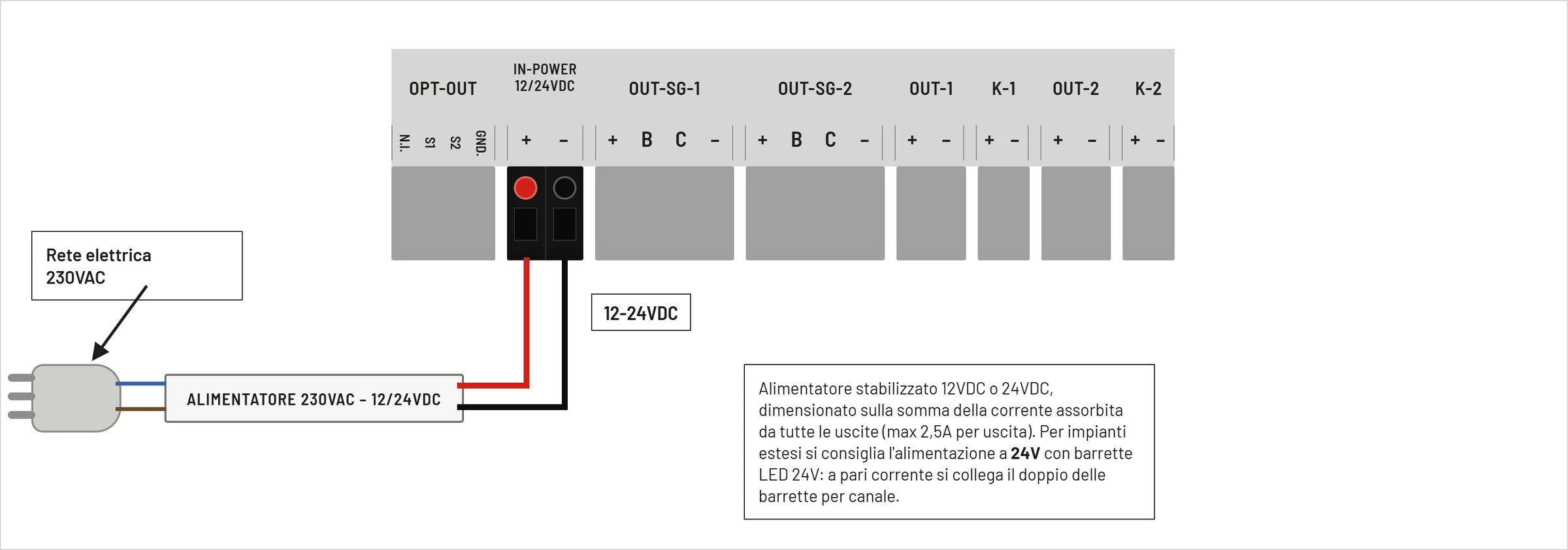

Rete 230 V ACAlimentatore esterno 12 oppure 24 V DCSOL-LED Plus e barrette compatibili
SOL-LED Plus riceve 12–24 V DC stabilizzati: la rete 230 V si collega soltanto all’alimentatore esterno. Scegli la tensione richiesta dalle barrette e rispetta la polarità + / −.
PRO · 4 fili
Bianco e blu separati
Barrette Season Generator PRO su OUT-SG-1 o OUT-SG-2: alimentazione, comando luce principale e canale blu dedicato.
Guarda collegamenti e colori →Standard · 2 filiPositivo e negativo
Barrette Standard o strisce compatibili a due fili su OUT-1 o OUT-2, con regolazione a monte dalla centralina.
Guarda il collegamento a due fili →Barrette Season Generator PRO

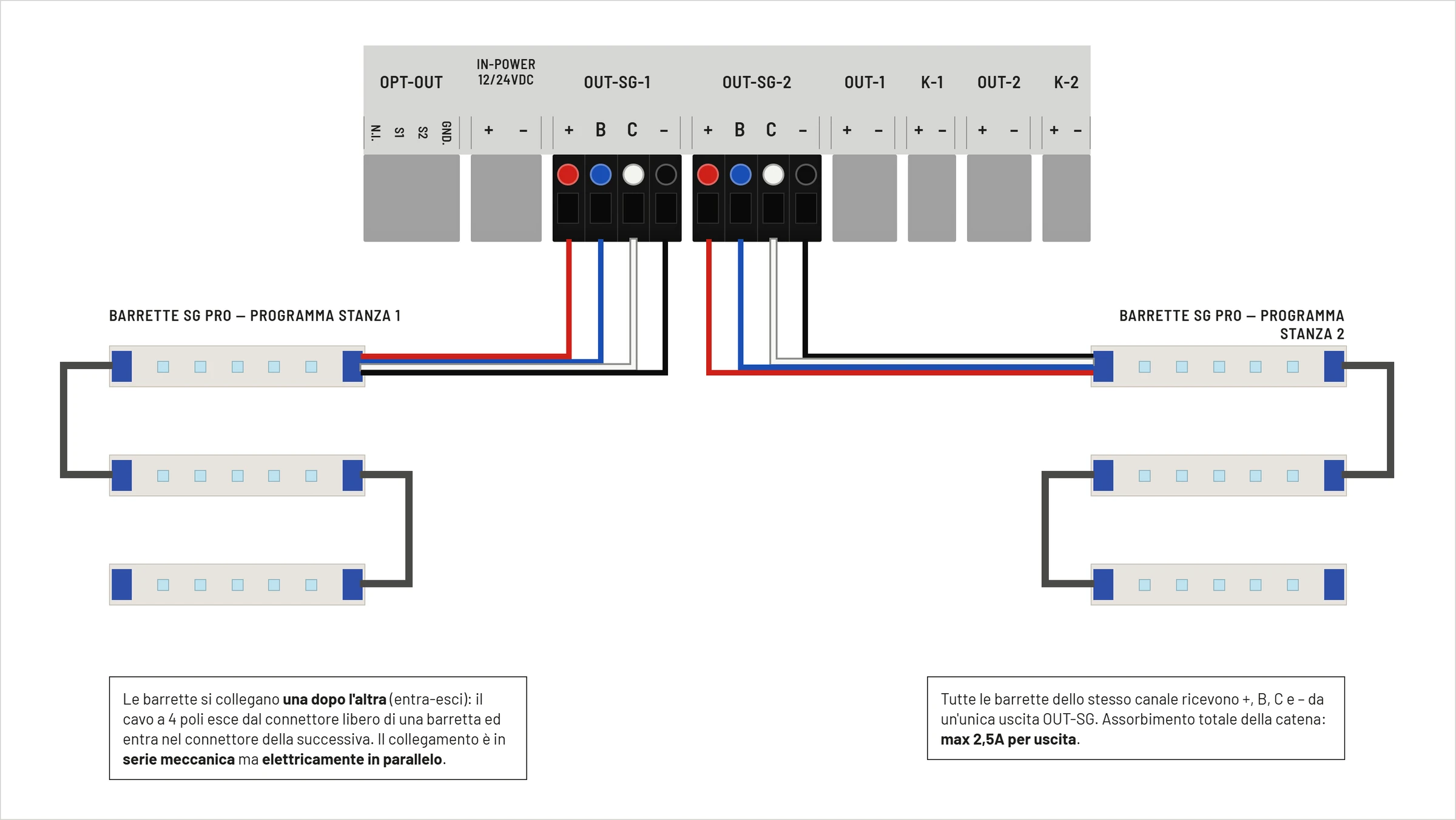

Quattro fili, quattro funzioni.
OUT-SG-1 segue la stanza 1. OUT-SG-2 segue la stanza 2. Rispetta sempre le sigle dei morsetti e l’ordine del connettore.
| Morsetto | Filo | Funzione |
|---|---|---|
| + | Rosso | Positivo di alimentazione |
| B | Blu | Canale LED blu / luce notturna |
| C | Bianco | Comando PWM della luce principale |
| − | Nero | Negativo comune / GND |
Limiti indicati nel manuale: alimentazione 2,5 A per uscita; canale B 100 mA; riferimento C 32 mA. Il morsetto C è un comando, non un’uscita di potenza.

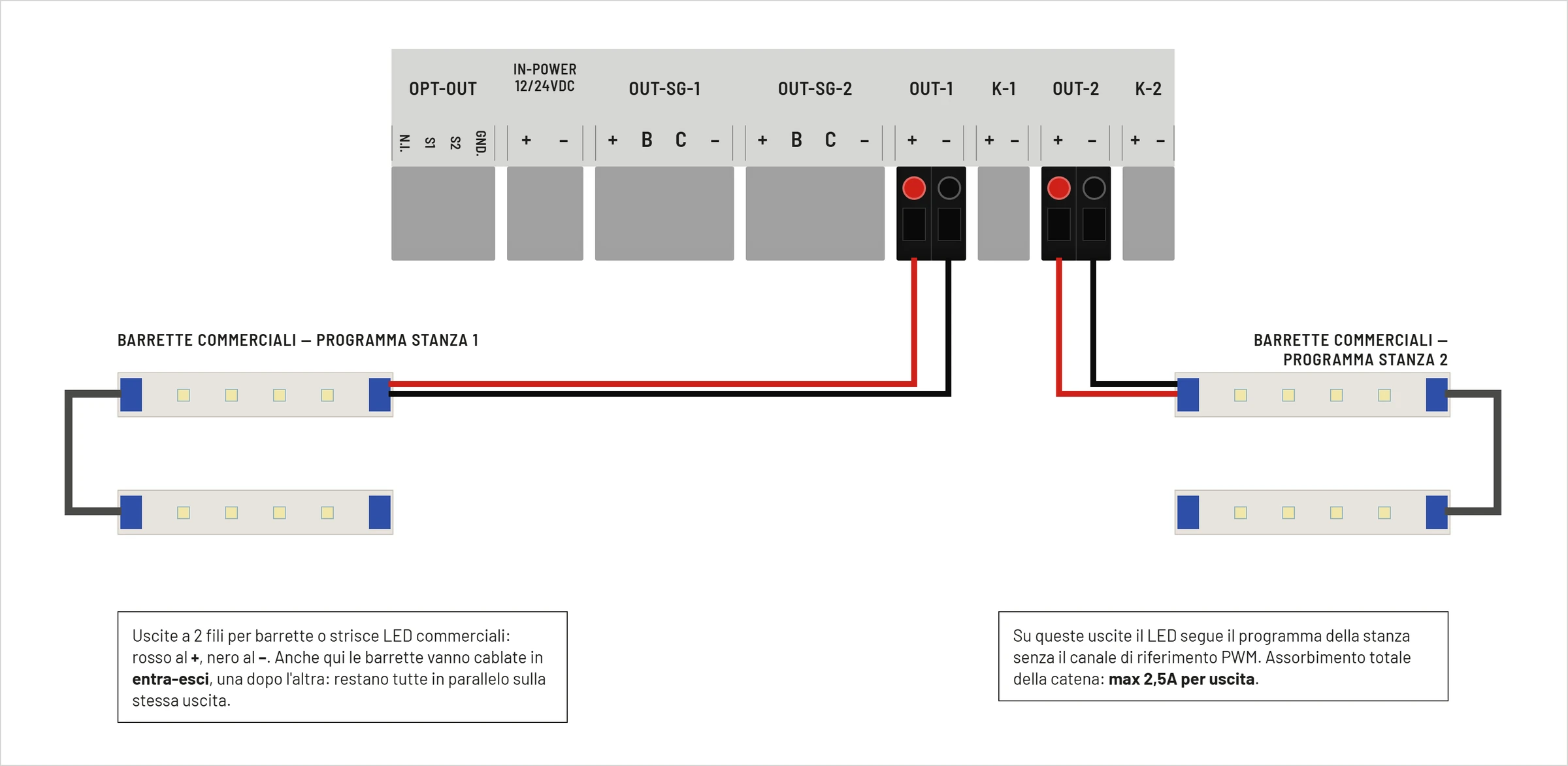

Apri il collegamento PRO nel manuale →Barrette Standard e LED a due fili
La luce si regola sui due conduttori.
OUT-1 segue la stanza 1. OUT-2 segue la stanza 2. Usa barrette o strisce compatibili con la tensione e la regolazione del sistema.
+ · rosso
Positivo
Alimentazione della barretta, con la tensione nominale corretta.
− · nero
Negativo
Ritorno del circuito. La centralina regola la luce sull’uscita a due fili.
Le Standard non hanno un conduttore separato per la luce blu. Non scambiare OUT e OUT-SG e non collegare la stessa barretta a due uscite.
Apri il collegamento Standard nel manuale →Schemi tratti dal manuale ufficiale SOL-LED Plus. Esegui i collegamenti ad alimentazione scollegata; verifica tensione, assorbimento e limiti dei connettori di ogni barretta.
Un programmatore, due ambienti
Insieme oppure indipendenti.
Con il menu Uso stanze scegli come far lavorare i due gruppi. La freccia destra seleziona la stanza da visualizzare e configurare.
Modalità 2 stanze
Due cicli diversi
Programma, rampe, intensità, luce notturna e risparmio energetico possono essere impostati separatamente per ciascun ambiente.
Modalità 1 stanza
Due gruppi sincronizzati
La stanza 2 segue la stanza 1: due gruppi LED illuminano lo stesso ambiente con lo stesso ciclo di alba e tramonto.
Il limite di corrente resta quello di ogni uscita: la modalità sincronizzata non permette di sommarle elettricamente.
Approfondisci Uso stanze →
Programmi luce
I programmi che conosci, anche sulle barrette.
Tabelle stagionali, Programma personale 1, Programma personale 2 e AstroGPS Timer: scegli il ciclo di luce per ogni stanza. Con Manuale puoi mantenere gli stessi orari ogni giorno.
Già caricateTabelle preimpostate
Scegli la specie, il ciclo è già scritto
Le tabelle annuali si selezionano dal menu. La centralina applica il profilo stagionale e aggiorna gli orari secondo la data impostata. Le tabelle disponibili dipendono dalla versione fornita.
Consulta le tabelle sul sito. Il menu comprende anche Manuale per orari fissi e, nelle versioni che la prevedono, la tabella Allevamento.
SOL-LED Plus · Uso stanze
Stanza 1Il tuo ciclo
Stanza 2Il suo ciclo
Seleziona la stanza con la freccia destra. In modalità 2 stanze puoi scegliere programmi e impostazioni differenti.
Programma personale 1Incrementi giornalieri
Tu dai la variazione, lei la applica ogni giorno
Nel programma Personale imposti alba e tramonto iniziali, la variazione giornaliera separata dei due orari e la durata in giorni. Al termine, la centralina mantiene gli ultimi orari raggiunti.
- Partenza — scegli gli orari iniziali di alba e tramonto.
- Variazione — imposta separatamente i minuti giornalieri per alba e tramonto.
- Durata — scegli per quanti giorni applicare le variazioni.
- Conferma — salva il programma e le durate delle rampe.
Video dimostrativo sul SOL-7000: illustra la logica del Programma personale 1, comune anche al SOL-LED Plus. Per tasti e schermate segui le istruzioni SOL-LED Plus qui sotto.
Leggi le istruzioni del programma →Programma personale 2Interpolazione automatica
Due estremi, il resto lo calcola lei
Con Personale2 imposti alba e tramonto iniziali, la data finale e gli orari da raggiungere. La data di partenza è quella corrente della centralina: verifica ora e data prima di confermare.
La centralina distribuisce automaticamente gli orari intermedi giorno per giorno, fino alla data scelta.
- Inizio — data corrente e orari iniziali di alba e tramonto.
- Fine — data di arrivo e orari da raggiungere.
- Calcolo automatico — orari intermedi distribuiti giorno per giorno.
- Rampe — imposta la durata di alba e tramonto.
Video dimostrativo sul SOL-7000: illustra la logica del Programma personale 2, comune anche al SOL-LED Plus. Per tasti e schermate segui le istruzioni SOL-LED Plus qui sotto.
Leggi le istruzioni del programma →AstroGPS TimerAlba e tramonto reali
Sa dove si trova e che giorno è
Imposta il luogo della centralina, il fuso orario e il luogo di cui vuoi simulare il fotoperiodo. AstroGPS Timer calcola la progressione stagionale e permette di abilitare il crepuscolo.
- Coordinate del luogo centralina.
- Ora, data e offset UTC corretti.
- Coordinate del luogo simulato.
- Crepuscolo abilitabile dal menu.
AstroGPS Timer42.50 · 12.50
Alba06:20
Tramonto19:45
Ore luce13:25
FusoUTC +01:00
Esempio illustrativo del display, non un calcolo riferito alla data di oggi. Il risultato reale dipende da data, coordinate e impostazioni.
Se ti serve un ciclo tutto tuo, diverso da questi, puoi disegnartelo e mandarcelo: qui c'è la pagina per farlo.
Alba e tramonto
La luce non scatta: sale.
Le rampe di alba e tramonto sono regolabili da 1 a 100 minuti. La curva illustra una salita e una discesa dolci, con raccordi arrotondati alla luce del giorno e della notte.
Durata rampa
20minuti
Schema illustrativo, non in scala temporale: alba e tramonto sono ampliati per mostrare la gradualità. Il tratteggio azzurro indica la luce notturna. Esempio con rampa impostata a 20 minuti; le durate effettive si regolano sulla centralina.
Notte e gestione della luce
La luminosità giusta in ogni fase.
Luce notturna
Un riferimento nella notte
Imposta un livello ridotto oppure OFF. Sulle barrette PRO il canale blu è separato dalla luce principale; scegli il livello osservando il risultato reale nell’ambiente.
Luce notturna →Ispezione
Entri, controlli, riprendi il ciclo
Il tasto INSP. richiama la luce temporanea per l’ispezione. Le rampe di ingresso e uscita si regolano separatamente.
Ispezione notturna →Risparmio a orario o con sensore
Una pausa quando basta la luce naturale
Puoi impostare una fascia di spegnimento e scegliere il ritorno graduale alla luce del programma. Sul SOL-LED Plus il risparmio può seguire una fascia oraria oppure i sensori di luce S1 e S2: lo vedi più sotto.

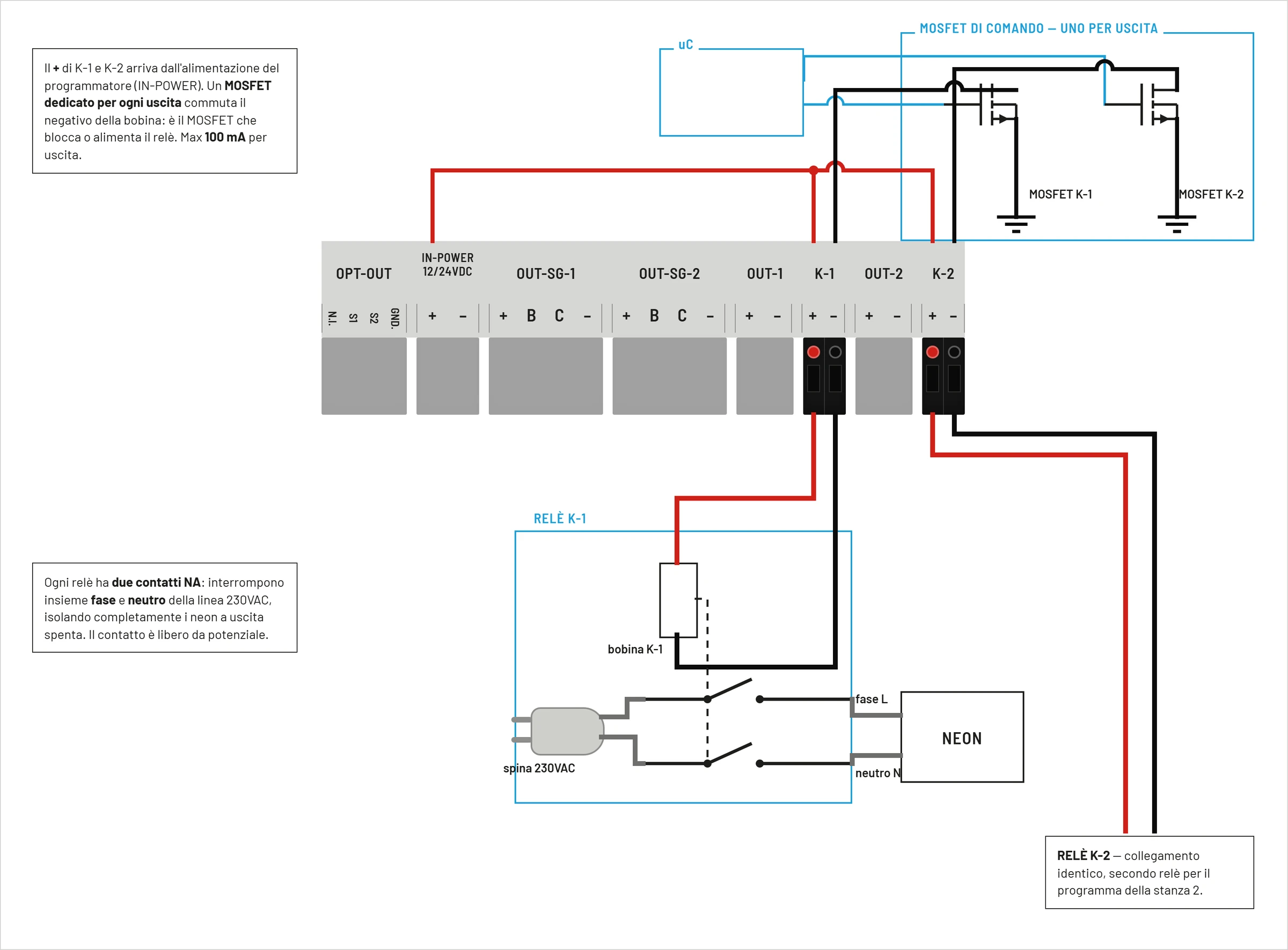

Risparmio energetico →Solo sul SOL-LED Plus · uscite K-1 e K-2
Le barrette fanno l’alba. Il neon arriva quando serve.
Le barrette vicine alle gabbie fanno alba, giorno e tramonto in modo graduale. Se la stanza ha bisogno di più luce, il SOL-LED Plus accende anche neon o plafoniere tramite un relè esterno: quando la luce delle barrette raggiunge la soglia che scegli, il relè scatta; al tramonto, sotto la soglia, si spegne.
Di fabbrica 80%. Il relè si accende quando la luce delle barrette arriva alla soglia e si spegne quando scende sotto la stessa soglia.
Una per stanza
K-1 segue la stanza 1, K-2 la stanza 2
Ogni uscita accende il relè della propria stanza, con la propria soglia. Se il relè di una stanza è su NO, resta sempre spento.
Solo la bobina
K-1 e K-2 non alimentano il neon
Danno 12 o 24 V DC, come l’alimentazione del SOL-LED Plus, fino a 100 mA: bastano per la bobina di un relè. Neon e lampade si collegano sui contatti del relè, mai direttamente sulle uscite.
Anche di notte
Ispezione con o senza neon
Durante l’ispezione notturna la luce sale piano: se arriva alla soglia si accende anche il neon. Premi di nuovo INSP. prima della soglia e la luce si ferma lì, senza accendere tutta la stanza.
Schema ufficiale dal manuale SOL-LED Plus. I collegamenti alla rete elettrica vanno eseguiti da personale qualificato; separa sempre bassa tensione e 230 V.

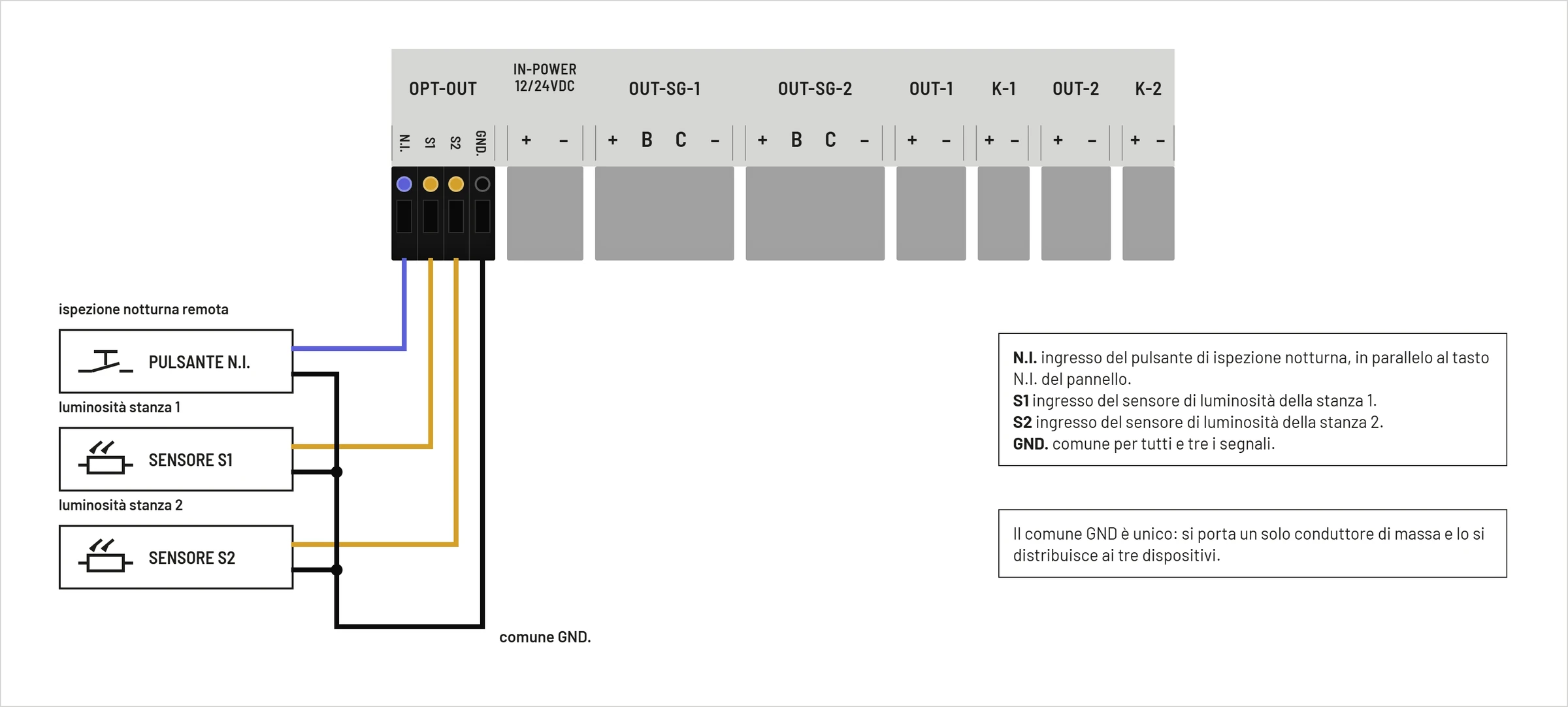

Relè nel manuale →Solo sul SOL-LED Plus · ingressi OPT-OUT
Quando fuori c’è luce, le barrette si riposano.
Sul morsetto OPT-OUT si collegano un sensore di luce per stanza (S1 e S2) e il pulsante d’ispezione remoto (N.I.). Con il risparmio energetico «Con sensore», quando la luce naturale basta la centralina spegne o abbassa le barrette; quando cala, il programma riprende da solo.
S1 e S2
Un sensore per ogni stanza
Sensore della stanza 1 tra S1 e GND, della stanza 2 tra S2 e GND. Soglia e sensibilità si impostano dal menu Risparmio energetico.
Dove metterlo
Vicino alla finestra, lontano dalle barrette
Il sensore deve leggere la luce naturale: se lo illumina l’impianto stesso, la lettura diventa instabile.
N.I.
Pulsante d’ispezione remoto
In parallelo al tasto INSP. del pannello: avvii l’ispezione dalla porta della stanza.
Accessori →
Completa il tuo impianto
Dalle barrette alla parete di gabbie.
Scegli barrette, lunghezza dei cavi e fissaggi. Nel configuratore puoi disegnare la disposizione dell’impianto e preparare la richiesta.
01 · Luce
Barrette LED
Confronta Standard e PRO, tensioni, misure e potenze.
Scegli la barretta →02 · MontaggioGanci e profili
Valuta fissaggio alla gabbia, protezioni e schermi.
Guarda le opzioni →03 · ProgettoDisegna il tuo impianto
Disponi righe e colonne di gabbie e scegli i componenti.
Apri il configuratore →Il progetto è indicativo e sarà valutato prima della conferma. Alimentatore, barrette e accessori vanno scelti in base all’impianto.
Scheda tecnica
SOL-LED Plus, in numeri.
| Alimentazione | 12–24 V DC stabilizzati, da alimentatore esterno |
|---|---|
| Ambienti | 2 indipendenti oppure 1 con gruppi sincronizzati |
| Barrette PRO a 4 fili | OUT-SG-1 / OUT-SG-2 · morsetti +, B, C, − |
| Barrette a 2 fili | OUT-1 / OUT-2 · morsetti + e − |
| Corrente di carico | 2,5 A massimi per uscita |
| Rampe alba e tramonto | 1–100 minuti, regolabili separatamente |
| Luminosità massima | 10–100% · intensità fissa o stagionale |
| Luce notturna | OFF oppure livello fino al 50% |
| Programmi | Tabelle stagionali, Personale 1, Personale 2, AstroGPS Timer e Manuale |
| Risparmio energetico | Fascia oraria oppure sensori di luce S1 e S2 (uno per stanza) |
| Uscite relè K-1 / K-2 | Bobina relè esterno 12 o 24 V DC (come l’alimentazione), max 100 mA per uscita · soglia PWM rele ON 0–100% |
| Ingressi OPT-OUT | N.I. pulsante ispezione remoto · S1 / S2 sensori di luminosità · GND comune |
| Interfaccia | Display LCD, tasti MENU, OK, frecce e INSP. |
| Memoria | Impostazioni in EEPROM; orologio condiviso dalle due stanze |
La centralina per il tuo impianto
SOL-LED Plus, SOL-LED o SOL-7000?
12–24 V · questa pagina
SOL-LED Plus
Tutto il SOL-LED, in più relè K-1 e K-2 per accendere neon e plafoniere e ingressi per i sensori di luce.
229,00 €Scegli la quantità12–24 V · solo barrette
SOL-LED
Barrette LED, due ambienti, alba e tramonto graduali. Quando non servono neon né sensori.
Scopri SOL-LEDLampade a 230 V
SOL-7000
Per lampade dimmerabili di rete e carichi ON/OFF. Consulta i collegamenti e le lampade LED E27 testate.
Scopri SOL-7000Domande frequenti
Prima di collegare le barrette.
Qual è la differenza tra due e quattro fili?
Le Standard ricevono positivo e negativo sulle uscite OUT-1/OUT-2. Le PRO usano OUT-SG-1/OUT-SG-2: oltre a positivo e negativo, hanno il comando C per la luce principale e il canale B per il LED blu.
Posso collegare SOL-LED Plus direttamente alla presa 230 V?
No. Serve un alimentatore esterno stabilizzato: SOL-LED Plus riceve 12 oppure 24 V DC. La tensione deve corrispondere a quella delle barrette.
Quante barrette posso collegare?
Dipende dal modello, dalla tensione e dall’assorbimento. Somma i consumi della catena e rispetta 2,5 A per uscita, i limiti dei segnali PRO e quelli dei connettori delle barrette. Dimensiona anche alimentatore e cavi per l’impianto completo.
Le barrette entra-esci sono collegate in serie?
Sono disposte una dopo l’altra, ma elettricamente restano in parallelo. Mantieni la stessa corrispondenza dei conduttori e non unire fra loro le uscite della centralina.
I programmi Personale 1 e Personale 2 ci sono anche qui?
Sì. Il manuale SOL-LED Plus comprende Personale, Personale2, AstroGPS Timer, Manuale e le tabelle stagionali. I video richiamati illustrano la logica comune; per configurare il dispositivo segui le istruzioni SOL-LED Plus collegate a ogni programma.
Posso avere due orari diversi nelle due stanze?
Sì, con Uso stanze impostato su 2 stanze. In modalità 1 stanza, invece, la seconda segue la prima.
Posso collegare il neon direttamente a K-1 o K-2?
No. K-1 e K-2 alimentano solo la bobina di un relè esterno (12 o 24 V DC, al massimo 100 mA). Il neon, la plafoniera o le lampade si collegano sui contatti di potenza del relè, e i collegamenti a 230 V vanno fatti da personale qualificato.
Quando si accende il neon?
Quando la luce delle barrette della stanza raggiunge la soglia PWM rele ON (di fabbrica 80%). Si spegne quando la luce scende sotto la stessa soglia, quindi durante il tramonto.
